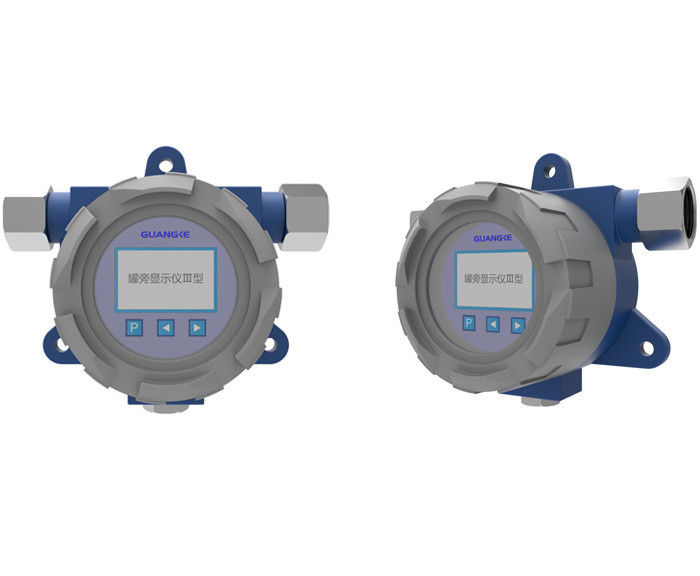

GKYWG-60XⅢ罐旁显示仪又叫通用现场远传变送器显示仪，是由河北光科测控设备有限公司开发研制出的防爆显示仪表。通过微处理器为核心高集成度电路，准确的计算出现场液位、温度、压力、等标准数字信号的数值并显示出来，可安装在现场或者控制室任何区域，方便安装在现场装置区高温、有毒、易燃的工业现场环境，主要用于石油化工、电力、医药、消防等行业。
产品特点：
防爆壳体设计可以用于各种工业现场（已经通过国家防爆认证）
安全等级为SIL3、可以用在各种环境
通过RS485信号传送信号
实用范围：伺服液位计、磁致伸缩液位计、雷达液位计、温度变送器、压力变送器、气体报警器等数字信号的仪表
产品参数：
线制：四线制 六线制
显示方式：液晶显示五位液晶显示（带背光）
修正功能：显示量程及小数点修正功能
环境温度：-40℃ -80℃
防护等级：IP68
防爆标志 : ExdII+H2 T6GB ExdIICT6
外形安装尺寸
|
GKYWG-60XⅢ 罐旁显示仪 正方尺寸 （图一) |
|
a=140mm b=148mm c=148mm |
|
GKYWG-60XⅢ 罐旁显示仪 侧方尺寸 （图二) |
|
a=95mm b=148mm |
安装示意图
配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
提供方 |
|
1 |
罐旁显示仪 |
GKYWG-60XⅢ |
1 |
台 |
河北光科 |
|
2 |
罐旁显示仪支架 |
GKYWG-60XⅢ |
1 |
台 |
选配 |
|
3 |
液位仪 |
ZKYWG |
1 |
台 |
选配 |
接线示意图
可定制
罐旁显示仪选型表
|
GKYWG-60XⅢ罐旁显示仪 |
||||||
|
|
代码 |
支架 |
||||
|
A |
带支架 |
|||||
|
B |
不带支架 |
|||||
|
|
代码 |
测量参数 |
||||
|
A |
液位 |
|||||
|
B |
温度 |
|||||
|
C |
压力 |
|||||
|
D |
其它 |
|||||
|
|
销售区域 |
|
||||
|
A |
内销 |
|
||||
|
B |
外销 |
|
||||
|
|
代码 |
经办人可不填 |
||||
|
Xxx |
姓名缩写 |
|||||
|
GKYWG-60XⅢ |
A |
A |
A |
ZL |
|
|
实例：GKYWG-60X Ⅲ罐旁显示仪（RS485信号）,A代表，A代表带支架，AB代表液位和温度显示， A代表内销ZL代表销售人员为张亮。
