一、概述

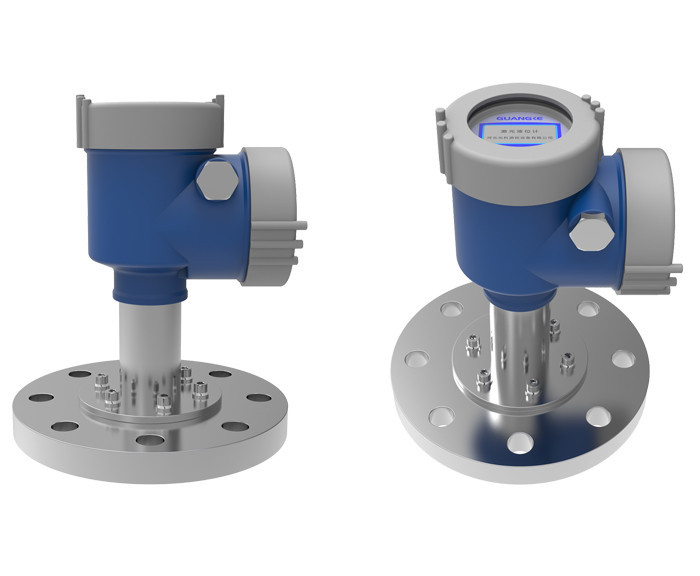

GKYWG-52激光物位计也叫激光液位计是由河北光科测控设备有限公司自行研发的一种大量程的防爆型物位测量产品。具有物位测量、平均温度测量、开关量报警输出、可罐旁显示等功能，产品结构合理，维护率低。该产品已经广泛应用于石油，化工，电力，冶金，食品，制药，造纸，水处理等行业的液位测量与液位过程控制中。
激光物位计由半导体激光器发射连续激光束，激光束遇到被测物体表面进行反射，光线返回由激光接收器进行接收。采用相位比较的原理把接收到的激光信号跟参阅信号进行比较，计算激光自发射到接收之间的时间差后再用微处理器计算出。其精确度可达毫米等级，标准的4-20mA信号和RS485信号可以同步传输至控制室便方便管理。
可以测量介质及应用方式:颗粒、块状、粘稠、水利、测距离、测液位、测物位等工况。
二、技术参数
测量范围：10m 20m 40m 80m 200m
标准测量精度： 1mm 3mm
跟踪时间：1-60秒可以调
环境温度：-20~+60℃，-40~+70℃其他参数需要定制）
供电电源：24DCV 220ACV
平均功耗：小于1.5W．
输出信号：4-20mA(单独使用二线) HART MODBUS RS-485
输出开关量：2组开关量
各输出接点的容量：AC5A／250V．
电器接口m20X1.5 NPT1/2 NPT3/4
安装方式：法兰安装，支架安装，螺纹安装
接口法兰标准：DN20-DN300任选
防爆等级：Exd IIB+H2T6Gb
防护等级：IP67
光源：激光二极管 620-690nm
拓展性：可以接RS485总线GKYWG-60w多点平均温度计 GKYWG-60III罐旁显示仪（RS485总线信号） GKYWG-60II罐旁显示仪 (4-20mA信号)
三、现场安装方式：
4-20mA型（每组数据单独进入系统）
RS485现场接线图（每组数据单独进入系统）
四、产品规格尺寸：
|
激光液位计（图1） |
|
a=M20×1.5 b=98mm c=M20×1.5 d=242mm |
|
激光液位计（图2） |
|
a=200mm b=200mm
|
|
激光液位计（图3） |
|
a=激光液位计 b=M16x80外六角螺栓 c=M16弹簧垫片 d=M16平垫 e=DN80法兰 f=M16螺母
|
五、现场接线方式：
六、现场安装图：
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
提供方 |
|
1 |
激光物位计 |
GKYWG-52 |
台 |
1 |
厂家提供 |
|
2 |
多点温度计 |
GKYWG-60W |
台 |
1 |
厂家提供 |
|
3 |
罐旁显示仪 |
GKYWG-G60 |
台 |
1 |
厂家提供 |
|
4 |
防爆绕性管 |
接口1/2NPT |
个 |
1 |
用户自备 |
|
5 |
防爆挠性管 |
接口1/2NPT |
个 |
1 |
用户自备 |
|
6 |
法兰 |
用户自选 |
个 |
1 |
用户自备 |
|
7 |
镀锌管 |
G1/2 |
米 |
现场测量 |
用户自备 |
七、选型表：
|
GKYWG-52 |
激光物位计 |
|||||||
|
|
代码 |
防爆 |
|
|||||
|
A |
需要 |
|
||||||
|
B |
不需要 |
|
||||||
|
|
代码 |
法兰材质 |
|
|||||
|
A |
304 |
|
||||||
|
B |
316L |
|
||||||
|
C |
哈氏合金c |
|
||||||
|
|
代号 |
信号输出 |
|
|||||
|
A |
4-20mA |
|
||||||
|
B |
RS 485 |
|
||||||
|
C |
4-20mA +RS485 |
|
||||||
|
|
代码 |
量程 |
|
|||||
|
X |
直接标注 |
|
||||||
|
|
代码 |
精度 |
|
|||||
|
1 |
±0.5 |
|
||||||
|
2 |
±1mm |
|
||||||
|
3 |
±3mm |
|
||||||
|
|
代码 |
安装方式 |
|
|||||
|
AXXXXX |
法兰 |
|
||||||
|
BXXXXX |
支架 |
|
||||||
|
CXXXXX |
螺纹 |
|
||||||
|
|
代码 |
销售区域 |
||||||
|
G |
国内 |
|||||||
|
Y |
国外 |
|||||||
|
GKYWG-52 |
A |
A |
C |
20000 |
1 |
ADN50PN4.0 |
G |
|
GKYWG-52AAC200001ADN50PN40G激光物位计防爆型法兰材质304输出信号带4-20mA+RS485量程为0精度±0.5mm法兰安装规格DN50PN.40，国内区域。
