1.产品概述

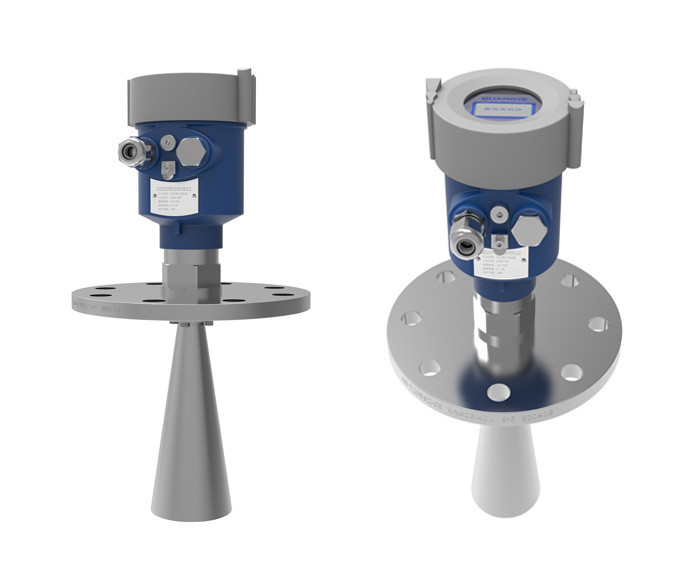

　　GKYWG-50雷达液位计是使用非接触式高频雷达液位测量仪表，便捷的安装方式和标准的通信接口4～20mA（HART）、RS-485与PLC、DCS通讯该产品还具有防爆和本安两种安全形式，可广泛适用石油，化工，食品，水处理等行业的液位、料位的连续测量。

   　　2.功能特点

　　○适合多种场合的液位料位测量；
　　○防爆和本安设计可广泛用在石油化工领域；
　　○雷达液位计采用了高达26GHz的发射频率，雷达液位计可以应用于各种复杂工况；
　　○4～20mA（HART）标准信号、RS485支持Modbus RTU通讯接口，可实现数据的远距离传输；
　　○体积小、重量轻、结构精巧、安装便捷；
　　○精度高、长期稳定性好、无维护工作量；
　　○防潮、防尘、防雷击、防射频干扰；
　　○模块化设计；
　　○本安型仪表可在不停电的情况不开壳调校测试；
　　○测试与标定无需介质；
　　○非接触式测量，无机械磨损，使用寿命长；
　　○可配套显示仪，实现罐下显示。
　　3.技术参数
　　测量范围：0-30m
　　分辨率：1mm
　　测量精度：±1mm、±5mm、±10mm(喇叭天线）
　　±1mm、±3mm、±5mm(波导天线）
　　显示形式：LCD中文菜单显示
　　输出接口：2线制4-20mA(HART)4线制4-20mA(HART）
　　供电电源：DC24V AC220V
　　功耗：≤1.2W
　　测量介质：液体、颗粒、固体
　　介质压力：常压、高压≤4MPa(制叭口天线)
　　常压、高压≤40MPa(波导天线)
　　介质温度：-40℃-+80℃  -40℃-+150℃
　　环境温度：-40℃~+70℃
　　防爆标志： ExdIICT6 Gb  ExiaIICT6 Ga
　　防护等级：IP66  IP68

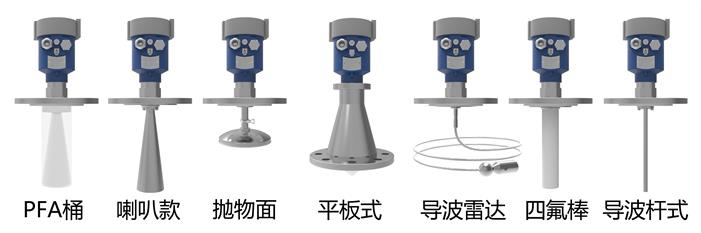

　　天线类型：喇叭天线、波导天线、锥形天线、或根据需要选用
　　电气接口：M20×1.5可选、NPT1/2、NPT3/4
　　重量2KG：(不含法兰、天线）
       安全等级：SIL3 　　

      4.安装

　　     5.1 电气连接

　　       5.2 防爆连接

　　6.选型表
